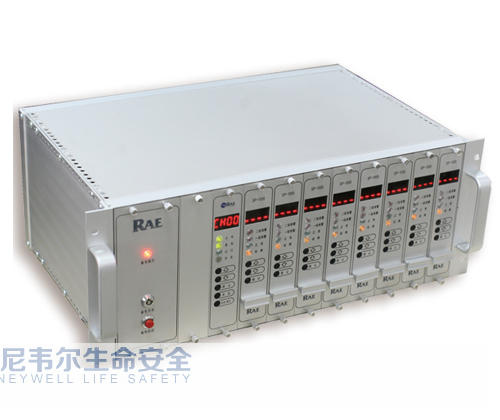

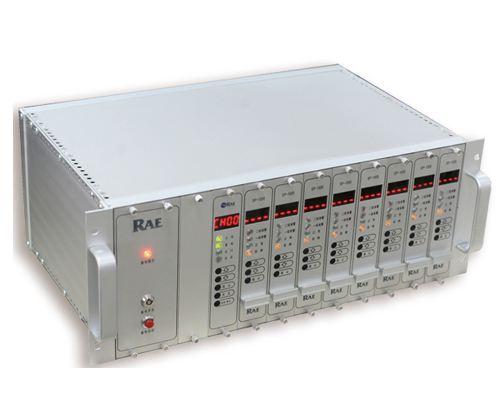

美國華瑞SP-1005插卡式可燃?xì)怏w報警控制器, 美國華瑞公司開發的一款功能簡潔、操作方便的可燃?xì)怏w報警控制器,可與華瑞公司的氣體變送器組成工業用氣體報警控制系統。
美國華瑞SP-1005插卡式可燃?xì)怏w報警控制器整個產品設計采用‘積木’模塊化結構，壁掛式安裝，可靈活組裝成1到32路通道，即每一通道對應一臺固定式氣體變送器。通過與適當?shù)淖兯推髋浜鲜褂?，該產品可以檢測各種類型的氣體，如可燃?xì)怏w、有毒氣體以及氧氣等，變送器輸出標準的4～20mA模擬信號到控制器的采樣電路，控制器的單片機對信號采用漂移補償算法和 智能算法，終完成信息顯示、輸出控制及數據記錄等功能。 SP-1005是一款智能型、采用通道獨立工作與集中控制工作相 結合模式的盤裝結構可燃?xì)怏w報警器。SP-1005可廣泛應用于石油、化工、冶金、礦業、消防、燃?xì)?、環保、電力、通訊、造紙、印染、糧食儲備、城市供水、污水處理、食品、科研、教育、 國防等領域。
美國華瑞SP-1005 插卡式可燃?xì)怏w報警控制器是一款智能型、采用模塊化設計、通道獨立工作與集中控制相結合模式、標 準 19"4U 盤裝結構的插卡式可燃?xì)怏w報警控制器。該控制器可接收各種標準 4~20mA 模擬 信號，配有備用電源，當主電源斷電時，可自動切換至備用電源，連續工作 2 小時。各通道獨立檢測，美國華瑞氣體檢測儀可獨立設定兩級報警值，到達預設的報警值后發出相應不同的聲報警信號 , 同時通道卡發出相應不同的光報警信號。華瑞SP-1005主控卡可顯示先報警通道號與報警部位總數，與固定式氣體變送器鏈接后，通道卡可獨立顯示本通道測量值、記錄本通道報警事件。SP-1005可燃?xì)怏w報警控制器各通道卡可提供三路開關量輸出、 一路 4~20mA 信號輸出。
SP-1005 插卡式可燃?xì)怏w報警控制器技術參數：
|
工作電源 |
220VAC,50Hz（0.5A）或 24VDC（4.2A） |
|
備用電源 |
鉛酸蓄電池 24V，3.4Ah（消防型選配） |
|
輸出電源 |
24VDC，500mA |
|
工作方式 |
各通道獨立 |
|
SP-1005功率 |
50W（滿載） |
|
輸入信號 |
4~20mA (2 線 /3 線 檢測器 ) |
|
輸出信號 |
4~20mA 每通道（無源） |
|
報警記錄 |
時間、濃度、報警保持、先報警指示 |
|
報警設定 |
越限報警 ( 高于設定值報警，兩級可設 )， 區間報警 ( 適用于氧氣） |
|
報警功能 |
各級獨立的 LED 燈指示和不同頻率的聲響報警區 分不同報警級別 |
|
報警輸出 |
每通道一級，二級，故障報警繼電器輸出 |
|
觸點容量 |
220VAC, 5A |
|
通訊接口 |
RS485 Modbus |
|
環境溫度 |
-20℃ ~+55℃ |
|
環境濕度 |
0~90% RH（無凝露） |
|
環境壓力 |
86kPa ~106kPa |
|
顯示方式 |
LED |
|
SP-1005分辨率 |
0.001(1~9.999)/0.01(10~99.99)/0.1(100~999.9)/ 1(1000~2500)/2(2500~5000) |
|
測量精度 |
≤ ± 0.3%（讀值） |
|
外形尺寸 |
176mm×482.6mm×290mm（HWD） |
|
外殼顏色 |
鋁白 |
|
SP-1005重量 |
10.5kg |
|
消防認證 |
073114850178R0M |
|
安裝方式 |
盤裝 |
美國華瑞SP-1005 插卡式可燃?xì)怏w報警儀標準配置：
|
組件 名稱 |
數量 (Min) |
數量 (Max) |
備注 |
|
SP-1005機架 |
1 |
不限 |
每個機架有 9 個插 槽，主控卡占 1 個 插槽，每個通道卡 占 1 個插槽 |
|
SP-1005主控卡 |
1 |
|
1 個主控卡多可 帶 32 個通道卡 |
|
SP-1005通道卡 |
2 |
8 |
1 個機架多可帶 8 個通道卡 |
|
SP-1005盲板 |
0 |
任意 |
用于封閉未插卡的 通道 |
"
