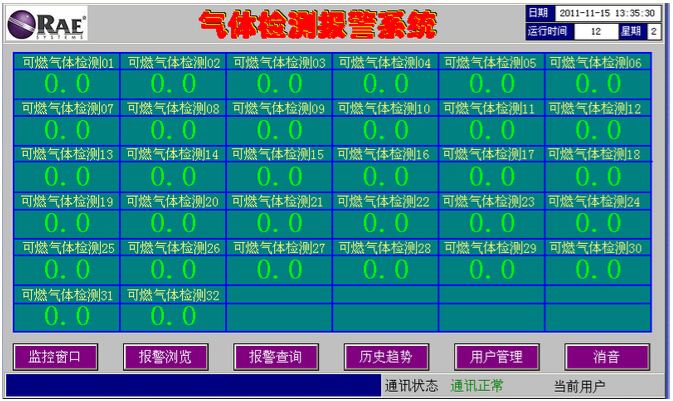

美國華瑞SP-3200可燃?xì)怏w報警控制器在便于觀察和維護的安全場所，探測器信號通過485總線方式傳輸給控制器，SP-3200控制器可顯示當前通道數，通道濃度以及報警或失效等狀態。SP-3200控制器當濃度值超過報警預設值時，控制器可發出聲光報警，并發出控制信號，提示操作人員，從而避免發生各種安全事故。

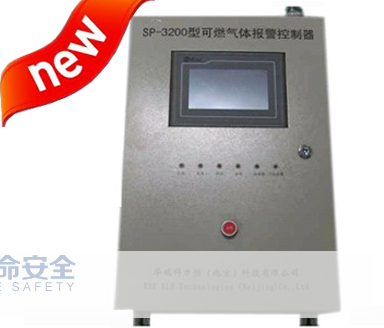

SP-3200可燃?xì)怏w報警控制器是一款智能型、采用 7 寸彩色 LCD 液晶觸摸屏、壁掛安裝方式的氣體報警控 制器，適用于各種標準 4 ～ 20mA 信號的測量與控制，具有安裝簡單、操作方便的特點。 美國華瑞氣體檢測儀控制器SP-3200采用 ARM9 內核，使整機工作狀態穩定、測量精度高、通用性強。該控制器共配置 32 個通道，多可以配置32路可燃?xì)怏w報警儀。各通道具有三級報警值設定，到達預定的報警點后發出相應不同的聲光報警信號， 并可以將報警狀態傳輸給圖形顯示裝置。
美國華瑞SP-3200可燃?xì)怏w報警控制器主要特點
• 超大彩色液晶觸摸屏
• 抗干擾性能達到工業 III 級標準，采用 LED 背光源
• CPU 采用 ARM9 內核、400M 主頻，支持 U 盤備份恢復，功能更強大
• 低功耗，整機功耗僅 6W，發展綠色工業，倡導能源節約
• 儀器采用 Windows CE，使工作穩定、可靠，便于二次開發
• 信息顯示直觀、清晰；用戶操作方便、快捷
• 控制器可接 32 路氣體探測器，極大的降低了用戶的配套成本
• 可存儲 1000 條報警記錄，便于查詢
• 具有記錄歷史數據、U 盤數據導出、趨勢圖顯示功能，便于用戶保存分析
• 具有鎖定、自檢功能，具有身份識別功能
• 主備電無縫隙切換，保證主電被切斷后，儀器依然可正常工作 2h 以上
• 具有備電欠壓報警功能，報警時間大于 1h
• 支持用戶定制化應用
• 多種信號輸出，可方便接入 PLC/DCS 等工控系統及外部設備
• 系統可任意屏蔽探測器或輸出繼電器，便于用戶在線檢修
• 屏蔽狀態實時顯示并可解除
• 通過 CPU 集中管理各模塊的運行狀態，快速判斷故障點，便于維修
• 現場聲光指示，可直觀、清晰的為管理人員提供當前被監測環境危險級別信息
• 三級報警值設定，不同聲光信號指示不同報警級別
• 滿足 GB 16808-2008 標準
美國華瑞SP-3200可燃氣體報警控制器技術參數
|
電源輸入 |
220VAC/50Hz +10%，-15% |
|
備電工作電流 |
5A( 正常 )，10A（大） |
|
輸出電源 |
24VDC，120mA( 正常 )， 150mA( 大 ) |
|
SP-3200功率 |
240W |
|
大工作電流 |
5.5A（24VDC） |
|
輸入信號 |
4~20mA |
|
輸出信號 |
3 路公共繼電器輸出（故障 / 一級 / 二級）； 9 路可編程繼電器報警輸出 |
|
繼電器輸出接點容量 |
220VAC 2A，30VDC 5A |
|
數字通訊接口 |
1 個擴展 RS485 ，1 個 RS232 或 RS485 |
|
SP-3200聲報警 |
95 dB/100cm |
|
備電工作時間 |
＞ 2h |
|
備電欠壓持續報警時間 |
＞ 1h |
|
顯示方式 |
7”液晶觸摸屏 |
|
顯示精度 |
<±1% |
|
報警顯示 |
首報、新報警狀態、報警瀏覽、報警查詢 |
|
一級 / 二級 / 三級 報警范圍 |
觸屏設定 |
|
測量氣體量程 |
觸屏設定 |
|
測量氣體探頭屏蔽觸 |
觸屏設定 |
|
報警延時時間 |
觸屏設定 |
|
歷史數據查詢 |
查看報表、數據曲線、U 盤導出 |
|
歷史報警查詢 |
查看報表、U 盤導出 |
|
工藝流程圖或平面圖 |
根據用戶要求設計 |
|
報警記錄 |
1000 條報警記錄，自動溢出 |
|
SP-3200用戶管理 |
2 級密碼 |
|
環境溫度 |
-20℃ ~+50℃ |
|
環境濕度 |
10~90% RH( 無凝露 ) |
|
環境壓力 |
86kPa~106kPa |
|
防護等級 |
IP22 |
|
外形尺寸 |
400mm×700mm×160mm(WHD) |
|
重量 |
33kg |
美國華瑞SP-3200可燃?xì)怏w報警控制器應用領域
• 石油、化工
• 冶金、礦業
• 消防、燃?xì)?/span>
• 環保
• 電力、通訊
• 造紙、印染
• 糧食儲備
• 城市供水
• 污水處理
• 食品
• 科研、教育
• 國防
美國華瑞SP-3200可燃?xì)怏w報警控制器基本配置：
|
通道數量 |
32 |
|
安裝方式 |
壁掛 |
|
安裝附件 |
壁掛安裝附件 |
"
