宿遷交警使用的某型號酒精測試儀工作原理相當于如圖。電源電壓恒為9V，傳感器電阻R₂的電阻值隨酒精氣體濃度的增大而減小，當酒精氣體的濃度為0時，R₂的電阻為80Ω。使用前要通過調零旋鈕（即滑動變阻器R₁的滑片）對測試儀進行調零，此時電壓表的示數為8V。求：

⑴電壓表的示數為8V時，電流表的示數；
⑵電壓表的示數為8V時，滑動變阻器R₁的電阻值；
⑶調零后，R₁的電阻保持不變。某駕駛員對著測試儀吹氣10s，若電流表的示數達到0.3A，表明駕駛員醉駕，此時電壓表的示數。



答案（1）0.1A  (2)10Ω ⑶6V

解析試題分析：（1）R₂和滑動變阻器串聯，當R₂=80Ω，電壓表示數U₂為8V
（2）U₁=U—U₂=9V—8V=1V
（3）當R₁的電阻保持不變，電流表的示數為0.3A時，


考點：此題考查的是歐姆定律的計算。
點評：利用歐姆定律的知識解決實際問題是此題的關鍵。

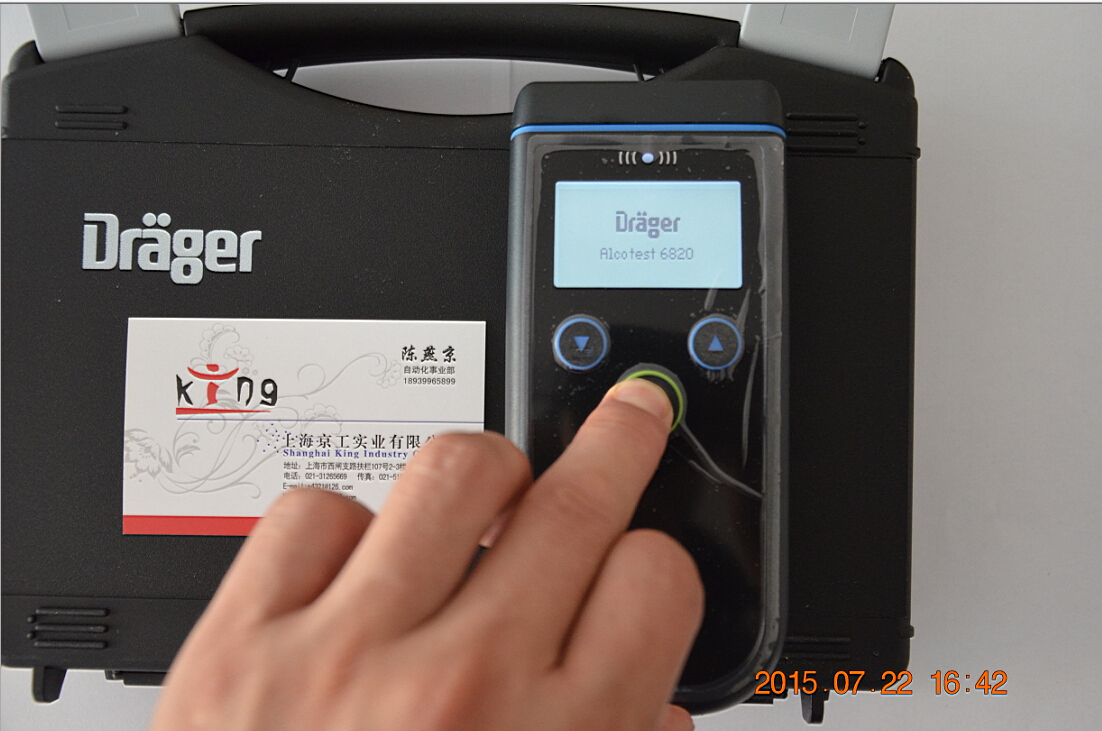

德?tīng)柛窬凭珯z測儀Alootest6820
